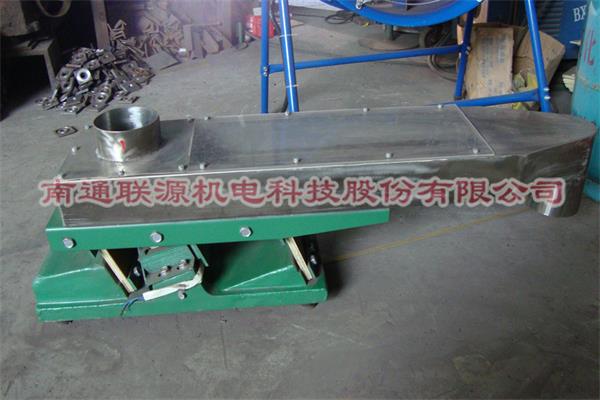

GZ電磁振動給料機簡介
電磁振動給料機屬于振動給料機的一類，該設備是一種實行流水作業自動化的設備。電磁振動給料機(電磁震動給料機)用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
GZ電磁振動給料機有什么特點
- 電氣控制采用半波整流電器，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
- 無轉動零部件，不需潤滑，結構簡單，維修方便。
- 操作方便，耗電量??；
- 電磁振動給料機物料是微拋運動，料槽磨損小。
- 采用合金鋼板制成的料槽，可適用輸送高溫、磨損嚴重及有腐蝕性的物料等。
GZ電磁振動給料機的用途
電磁振動給料機可以均勻地調節給礦量，一般用于松散物料，因此GZ電磁振動給料機(震動給料機)廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中。
電磁振動給料機(震動給料機)技術參數
類型 | 型號 | 生產率 t/h | 給料粒度 （mm） | 雙振幅 （mm） | 振動頻率 （min-1） | 供電電壓 （V） | 電流（A） | 有功功率 （kw） | 重量 (kg) | ||
水平 | -10° | 工作電流 | 表示電流 | ||||||||
基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | 220 | 1.34 | 1 | 0.06 | 77 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | ||||
GZ3 | 25 | 35 | 75 | 4.6 | 3.5 | 0.2 | 233 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 460 | ||||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1271 | ||
GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.6 | 3.8 | 0.20 | 242 | |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | ||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1246 | ||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
封閉型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | 78 | |
GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | ||||
GZ3F | 40 | 50 | 60 | 8.4 | 7 | 0.45 | 464 | ||||
GZ4F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ5F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1278 | ||
輕槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | |
GZ6Q | 150 | 200 | 250 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1326 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | |
GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | ||
GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
寬槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
GZ5K2 | 240 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1343 | |||||
GZ5K3 | 270 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1376 | |||||
GZ5K4 | 300 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1408 | |||||
電磁振動給料機(震動給料機)主機選型
類 型 | 生產率計算容量（t/m3） | 用 途 |
基本型 | 1.6 | 無特殊要求的物料給料 |
上振型 | 1.6 | 配置空間不夠的情況下安裝使用，其它與基本型相同 |
封閉型 | 1.6 | 易碎顆粒、粉塵較大及揮發性物料給料 |
輕槽型 | 1.0 | 比重較小的輕物料給料 |
平槽型 | 安配煤條件給出 | 薄料層均勻給料 |
寬槽型 | 按配煤條件給出 | 主要用于選煤，亦可用于向篩分設備給料 |
- 電磁振動給料機(震動給料機)實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。
- 對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一事實上值，會妨礙正常給料，推薦料層厚度H=(1/3～1/4)槽高。
- 對有特稱要求、特殊規格的給料機產品，我公司可設計制造。
關于控制箱
- 電磁振動給料機(震動給料機)配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA?？刂葡浠倦娐凡捎靡葡嘤|發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長。
- 控制箱分為掛式與臺式兩種，訂貨時請注明。
電磁振動給料機(震動給料機)外形尺寸表

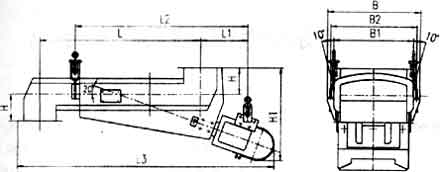

基本型電磁振動給料機(震動給料機)
型 式 | 型 號 | L | L1 | L2 | L3 | H | H1 | B | B1 | B2 | B3 |
基 本 型 | GZ1 | 600 | 209 | 550 | 910 | 100 | 360 | 200 | 280 | 340 | 376 |
GZ2 | 800 | 310 | 660 | 1175 | 120 | 450 | 300 | 388 | 458 | 508 | |
GZ3 | 900 | 311 | 790 | 1325 | 150 | 520 | 400 | 496 | 542 | 578 | |
GZ4 | 1100 | 413 | 965 | 1615 | 200 | 645 | 500 | 620 | 686 | 762 | |
GZ5 | 1200 | 463 | 1050 | 1815 | 250 | 765 | 700 | 850 | 761 | 840 | |
GZ6 | 1600 | 400 | 1470 | 2400 | 250 | 1030 | 900 | 720 | 1032 | 1092 | |
GZ7 | 1800 | 650 | 1465 | 2800 | 250 | 1130 | 1100 | 840 | 1257 | 1332 | |
GZ8 | 2200 | 750 | 1800 | 3300 | 300 | 1343 | 1300 | 1000 | 1471 | 1556 | |
GZ9 | 2400 | 800 | 2000 | 3515 | 300 | 1440 | 1500 | 1010 | 1676 | 1776 | |
輕 槽 型 | GZ5Q | 1600 | 488 | 1414 | 2189 | 250 | 644 | 900 | 1042 | 761 | 1104 |
GZ6Q | 1800 | 650 | 1406 | 2610 | 250 | 1066 | 1100 | 1257 | 720 | 1192 | |
GZ7Q | 2200 | 750 | 1738 | 3150 | 300 | 1240 | 1300 | 1467 | 840 | 1635 | |
GZ8Q | 2400 | 800 | 1906 | 3464 | 300 | 1360 | 1500 | 1672 | 1000 | 1866 | |
平 槽 型 | GZ5P | 1200 | 388 | 1140 | 1815 | 250 | 647 | 900 | 1040 | 761 | 1202 |
GZ6P | 1400 | 450 | 1233 | 2366 | 250 | 1030 | 1100 | 1232 | 720 | 1292 | |
GZ7P | 1600 | 500 | 1440 | 2574 | 250 | 1089 | 1300 | 1457 | 840 | 1532 |

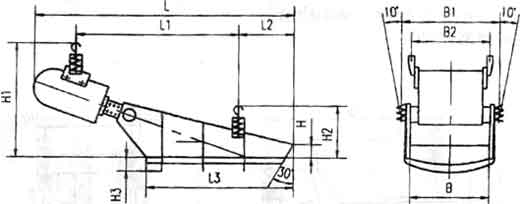

上振型式電磁振動給料機(震動給料機)
型 式 | 型 號 | L | L1 | L2 | L3 | H | H1 | H2 | H3 | B | B1 | B2 |
上 振 型 | GZ3S | 1730 | 1030 | 360 | 1000 | 100 | 690 | 340 | 89 | 400 | 490 | 518 |
GZ4S | 2020 | 1220 | 410 | 1100 | 120 | 865 | 400 | 110 | 500 | 620 | 586 | |
GZ5S | 2260 | 1330 | 465 | 1200 | 120 | 960 | 420 | 129 | 700 | 845 | 761 | |
GZ6S | 2900 | 1640 | 650 | 1600 | 150 | 1345 | 790 | 145 | 900 | 1020 | 720 | |
GZ7S | 3230 | 1800 | 750 | 1800 | 150 | 1570 | 910 | 161 | 1100 | 1233 | 840 | |
GZ8S | 4080 | 2330 | 850 | 2200 | 180 | 1980 | 1040 | 203 | 1300 | 1426 | 930 |
封閉型式電磁振動給料機(震動給料機)
