YA圓振動篩現場使用圖片
YA圓振動篩簡介
YA圓振動篩的運動軌跡為圓，采用高效振動電機激振、鋼簧或橡膠彈簧減震、耐磨材質篩板（篩網）、密封式或敞開式篩箱等打造而成。YA圓振動篩是依靠兩臺相同的振動電機做相反方向自同步旋轉，使整個篩機在減振彈簧的支承下做直線振動，物料從入料端落入篩箱后，迅速前進、松散透網，完成篩分。
YA圓振動篩特點
YA圓振動篩可單層和雙層使用，具有壽命長、噪音低、篩分效率高等特點。YA型圓振動篩可供選煤、選礦、建材、電力及化工等部門作物料分級用。
YA圓振動篩選用須知
??1、篩機分單層和雙層，并有輕型和重型之分。??2、篩網結構有編織網、沖孔篩板。如果選用鐵式篩板可按要求設計。
??3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
??4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貨。
??5、給料箱為選擇件，用戶如有要求，可供給料箱。
??6、在選用時如有改變篩面傾角的要求，可另行設計。
??7、基礎螺栓由用戶自備。

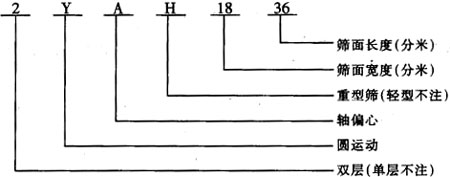

產品型號表示示例
技術參數
型號 | 篩面 | 給料料度 | 處理量 （t/h） | 振次 （r.p.m） | 雙振幅 | 電動機 | 外形尺寸 長×寬×高 | 總重 （kg） | 每支點工作動負荷 | zui大動負荷 | ||||||||
現用 | 原用 | 層數 | 面積（m2） | 傾角（度） | 篩孔尺寸 | 結構 | 型號 | 功率（KW） | 給料端 | 排料端 | 給料端 | 排料端 | ||||||
YA1236 | Ti412 | 1 | 4.3 | 20 | 6-50 | 編織 | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3757×2364×2456 | 4905 | ±802 | ±802 | ±4008 | ±4008 |
2YA1236 | 2Ti412 | 2 | 4.3 | 20 | 6-50 | 上編織 下編織 | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3757×2364×2456 | 5311 | ±802 | ±802 | ±4008 | ±4008 |
YA1530 | Ti510 | 1 | 4.5 | 20 | 6-50 | 編織 | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3184×2670×2280 | 4672 | ±±843 | ±843 | ±4214 | ±4214 |
YA1536 | Ti512 | 1 | 5.4 | 20 | 6-50 | 編織 | ≤200 | 100-350 | 845 | 9.5 | Y160M-4 | 11 | 3757×2670×2419 | 5137 | ±843 | ±843 | ±4165 | ±4165 |
2YA1536 | 2Ti512 | 2 | 5.4 | 20 | 6-50 | 上編織 下編織 | ≤400 | 100-350 | 845 | 9.5 | Y160L-4 | 15 | 3757×3715×2437 | 5642 | ±802 | ±802 | ±4008 | ±4008 |
YAH1536 | TiS512 | 1 | 5.4 | 20 | 30-150 | 沖孔 | ≤400 | 160-650 | 755 | 9.5 | Y160M-4 | 11 | 3757×2670×2437 | 5621 | ±931 | ±931 | ±4655 | ±4655 |
2YAH1536 | 2TiS512 | 2 | 5.4 | 20 | 30-200 6-50 | 上沖孔 下編織 | ≤400 | 160-650 | 755 | 11 | Y160L-4 | 15 | 3757×2715×2437 | 6045 | ±931 | ±931 | ±4655 | ±4655 |
YA1542 | Ti514 | 1 | 6.5 | 20 | 6-50 | 編織 | ≤200 | 110-385 | 845 | 9.5 | Y160M-4 | 11 | 4331×2670×2655 | 5515 | ±802 | ±802 | ±4008 | ±4008 |
2YA1542 | 2Ti514 | 2 | 6.5 | 20 | 30-150 | 上編織 下編織 | ≤200 | 110-385 | 845 | 9.5 | Y160L-4 | 15 | 4331×2715×2675 | 6098 | ±802 | ±802 | ±4008 | ±4008 |
YA1548 | Ti516 | 1 | 7.2 | 20 | 6-50 | 編織 | ≤200 | 120-420 | 845 | 9.5 | Y160L-4 | 15 | 4904×2715×2854 | 5918 | ±847 | ±847 | ±4234 | ±4234 |
2YA1548 | 2Ti516 | 2 | 7.2 | 20 | 6-50 | 上編織 下編織 | ≤200 | 120-420 | 845 | 9.5 | Y160L-4 | 15 | 4904×2715×2861 | 6321 | ±847 | ±847 | ±4234 | ±4234 |
YAH1548 | TiS516 | 1 | 7.2 | 20 | 30-150 | 沖孔 | ≤400 | 200-7810 | 755 | 11 | Y160L-4 | 15 | 4904×2715×2943 | 6842 | ±1392 | ±1392 | ±6958 | ±6958 |
2YAH1548 | 2TiS516 | 2 | 7.2 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 200-780 | 755 | 11 | Y160L-4 | 15 | 4904×2715×2943 | 7404 | ±1392 | ±1392 | ±6958 | ±6958 |
YA1836 | Ti612 | 1 | 6.5 | 20 | 30-150 | 編織 | ≤200 | 140-220 | 845 | 9.5 | Y160M-4 | 11 | 3757×2975×2419 | 5205 | ±892 | ±892 | ±4460 | ±4460 |
2YA1836 | 1Ti612 | 2 | 6.5 | 20 | 30-150 | 上編織 下編織 | ≤200 | 140-220 | 845 | 9.5 | Y160L-4 | 15 | 3757×2975×2419 | 5946 | ±847 | ±847 | ±4234 | ±4234 |
YAH1836 | TiS612 | 1 | 6.5 | 20 | 30-150 | 沖孔 | ≤400 | 220-910 | 755 | 11 | Y160M-4 | 11 | 3757×2975×2437 | 5900 | ±980 | ±980 | ±4900 | ±4900 |
2YAH1836 | 2TiS612 | 2 | 6.5 | 20 | 30-150 6-50 | 上沖孔 下編織 | ≤400 | 220-900 | 755 | 11 | Y160L-4 | 15 | 3757×3020×2437 | 6353 | ±980 | ±980 | ±4900 | ±4900 |
YA1842 | Ti614 | 1 | 7.6 | 20 | 6-150 | 編織 | ≤200 | 140-490 | 845 | 9.5 | Y160L-4 | 15 | 4331×3020×3675 | 5829 | ±847 | ±847 | ±4234 | ±4234 |
2YA1842 | 2Ti614 | 2 | 7.6 | 20 | 6-150 | 上編織 下編織 | ≤200 | 140-490 | 845 | 9.5 | Y160L-4 | 15 | 4331×3020×3675 | 6437 | ±847 | ±847 | ±4234 | ±4234 |
YAH1842 | TiS614 | 1 | 7.6 | 20 | 30-150 | 沖孔 | ≤400 | 450-800 | 755 | 11 | Y160L-4 | 15 | 4331×3020×2700 | 6352 | ±928 | ±928 | ±4640 | ±4640 |
2YAH1842 | 2TiS614 | 2 | 7.6 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 450-800 | 755 | 11 | Y160L-4 | 15 | 4331×3020×2700 | 7037 | ±928 | ±928 | ±4640 | ±4640 |
YA1848 | Ti616 | 1 | 8.6 | 20 | 6-50 | 編織 | ≤200 | 150-525 | 845 | 9.5 | Y160L-4 | 15 | 4904×3020×2861 | 6289 | ±847 | ±847 | ±4234 | ±4234 |
2YA1848 | 2Ti616 | 2 | 8.6 | 20 | 6-50 | 上編織 下編織 | ≤200 | 150-525 | 845 | 9.5 | Y160L-4 | 15 | 4904×3023×2861 | 6624 | ±847 | ±847 | ±4234 | ±4234 |
YAH1848 | TiS616 | 1 | 8.6 | 20 | 30-150 | 沖孔 | 0-150 | 250-1000 | 755 | 11 | Y160L-4 | 15 | 4904×3026×2943 | 7122 | ±1392 | ±1392 | ±6958 | ±6958 |
2YAH1848 | 2TiS616 | 2 | 8.6 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 250-1000 | 755 | 11 | Y160L-4 | 15 | 4904×3026×2943 | 7740 | ±1392 | ±1392 | ±6958 | ±6958 |
YA2148 | Ti716 | 1 | 10 | 20 | 6-50 | 編織 | ≤210 | 180-630 | 748 | 9.5 | Y180M-4 | 18.5 | 4945×3423×3515 | 9033 | ±1675 | ±1675 | ±8379 | ±8379 |
2YA2148 | 2Ti716 | 2 | 10 | 20 | 6-50 | 上編織 下編織 | ≤210 | 180-630 | 748 | 9.5 | Y180L-4 | 22 | 4945×3463×3515 | 10532 | ±1675 | ±1675 | ±8379 | ±8379 |
YAH2148 | TiS716 | 1 | 10 | 20 | 13-200 | 沖孔 | ≤400 | 270-1200 | 708 | 11 | Y180M-4 | 18.5 | 4945×3423×3501 | 10430 | ±2889 | ±2889 | ±14445 | ±14445 |
2YAH2148 | 2TiS716 | 2 | 10 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 270-1200 | 708 | 11 | Y180L-4 | 22 | 3092×3423×3674 | 11190 | ±2889 | ±2889 | ±14445 | ±14445 |
YA2160 | Ti720 | 1 | 12.6 | 20 | 3-80 | 編織 | ≤200 | 230-800 | 748 | 9.5 | Y180M-4 | 18.5 | 6092×3463×3674 | 9925 | ±2495 | ±2495 | ±12475 | ±12475 |
2YA2160 | 2Ti720 | 2 | 12.6 | 20 | 6-50 | 上編織 下編織 | ≤200 | 230-800 | 748 | 9.5 | Y180L-4 | 22 | 6116×3619×3849 | 11249 | ±2495 | ±2495 | ±12475 | ±12475 |
YAH2160 | TiS720 | 1 | 12.6 | 20 | 30-150 | 沖孔 | ≤400 | 350-1500 | 708 | 11 | Y200L-4 | 30 | 6116×3619×3849 | 12490 | ±2889 | ±2889 | ±14445 | ±14445 |
2YAH2160 | 2TiS720 | 2 | 12.6 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 350-450 | 708 | 11 | Y200L-4 | 30 | 6116×3619×3849 | 13858 | ±2889 | ±2889 | ±14445 | ±14445 |
YA2448 | Ti816 | 1 | 11.5 | 20 | 6-50 | 編織 | ≤200 | 200-700 | 748 | 9.5 | Y180M-4 | 18.5 | 4945×3729×3473 | 9843 | ±2495 | ±2495 | ±12475 | ±12475 |
YAH2448 | TiS816 | 1 | 11.5 | 20 | 6-50 | 沖孔 | ≤400 | 310-1300 | 708 | 11 | Y200L-4 | 30 | 4970×3925×3638 | 11830 | ±2889 | ±2889 | ±14445 | ±14445 |
2YAH2448 | 2TiS816 | 2 | 11.5 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 310-1300 | 708 | 11 | Y200L-4 | 30 | 4970×3925×3638 | 13012 | ±2889 | ±2889 | ±14445 | ±14445 |
YA2460 | Ti820 | 1 | 14.4 | 20 | 6-50 | 編織 | ≤200 | 260-780 | 748 | 9.5 | Y200L-4 | 30 | 6091×3925×3850 | 12240 | ±2495 | ±2495 | ±12475 | ±12475 |
2YA2460 | 2Ti820 | 2 | 14.4 | 20 | 6-50 | 上編織 下編織 | ≤200 | 260-780 | 748 | 9.5 | Y200L-4 | 30 | 6091×3925×3850 | 13583 | ±2495 | ±2495 | ±12475 | ±12475 |
YAH2460 | TiS820 | 1 | 14.4 | 20 | 30-150 | 沖孔 | ≤400 | 400-1700 | 708 | 11 | Y200L-4 | 30 | 6091×3925×2846 | 13096 | ±2889 | ±2889 | ±14445 | ±14445 |
2YAH2460 | 2TiS820 | 2 | 14.4 | 20 | 30-150 | 上沖孔 下編織 | ≤400 | 400-1700 | 708 | 11 | Y200L-4 | 30 | 6091×3925×3846 | 14455 | ±2889 | ±2889 | ±14445 | ±14445 |
